Воздухоохладитель — сердце холодильной камеры. Именно он отвечает за отбор тепла у продукта, стабильность температурного профиля и равномерность распределения потоков. Неверный выбор по расходу воздуха, уровню шума или режиму оттайки приводит к обмерзанию теплообменника, подсушиванию товара и перерасходу энергии. Ниже — практическое руководство по подбору воздухоохладителей для камер хранения и технологических помещений: какие параметры важны, как соотнести их с задачами склада, магазина или кухни HoReCa, а также какие ошибки чаще всего встречаются на объектах.
Роль воздухоохладителя в балансе холодопроизводительности
Любая камера — это сумма теплопритоков: через ограждения, инфильтрацию при открытии двери, внутренние источники и «приход» тёплого продукта. Воздухоохладитель должен эффективно передавать эту тепловую нагрузку хладагенту и при этом распределять воздух без «мертвых зон». От правильной аэродинамики зависит, сохранит ли продукт массу и качество, а от геометрии теплообменника — как часто потребуется оттайка и насколько стабильно система держит режим в пики загрузки.
Как связаны расход воздуха и качество хранения
Расход воздуха (м³/ч) — один из главных параметров. Он должен быть достаточным для снятия тепловой нагрузки, но не избыточным, чтобы не пересушивать продукт. Для камер с мясом и рыбой критична минимизация усушки: слишком высокая скорость потока ускоряет испарение влаги с поверхности. Для молочных и готовых блюд важна равномерность — без «холодных пятен» и перегрева у двери. Подбирая воздухоохладитель, ориентируются на:
-
необходимую холодопроизводительность испарителя при заданных t_исп и t_конд;
-
кратность воздухообмена внутри камеры (зависит от объёма и продуваемости стеллажей);
-
тип хранения (открытая тара, упакованный продукт, гастроёмкости).
Оптимум достигается не «максимальным» вентилятором, а сочетанием площади ламелей, шага оребрения и корректно рассчитанного расхода, чтобы испарение шло стабильно, а поверхность продукта не пересыхала.

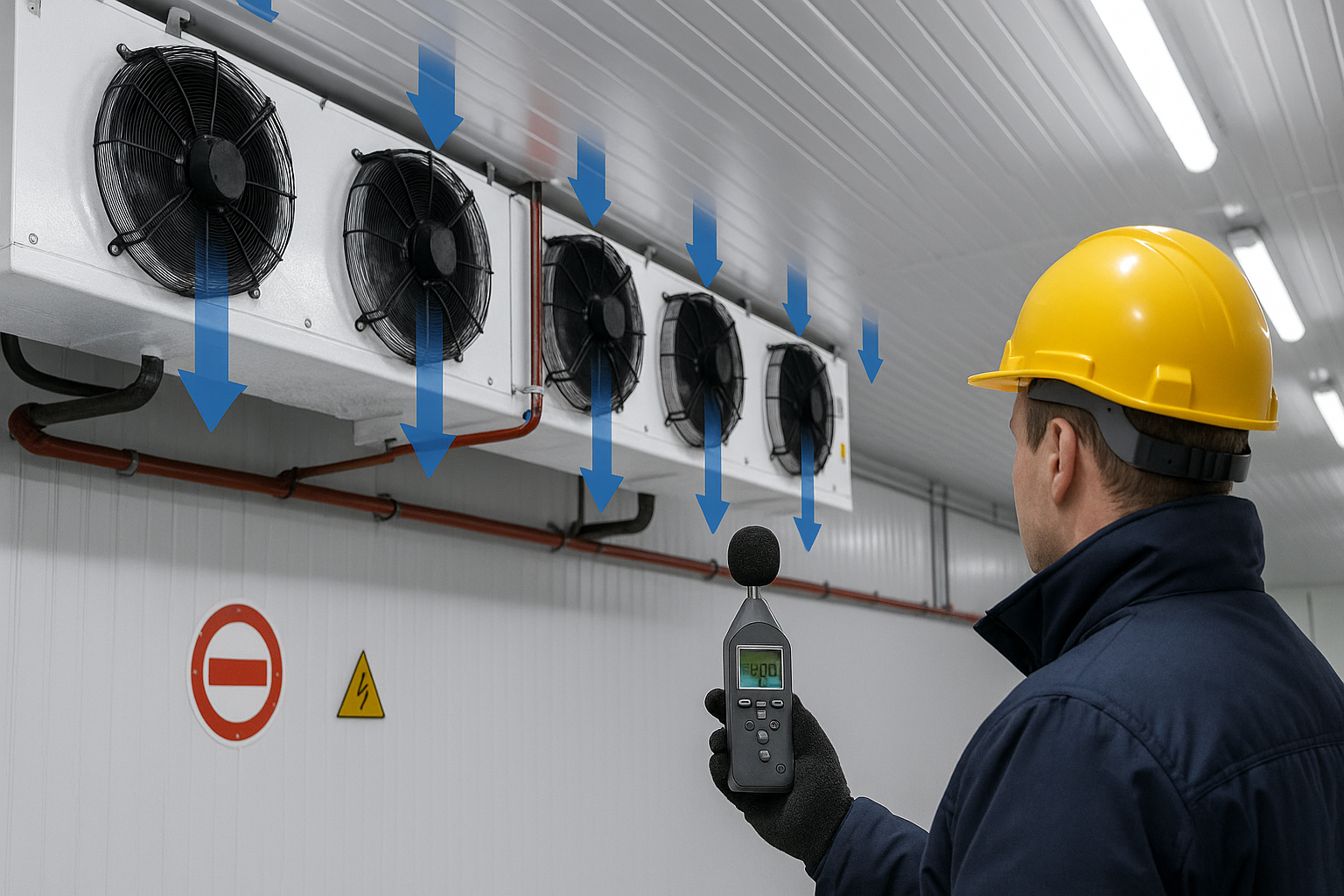

Шум: почему цифры в паспорте — не всё
Уровень шума (дБА) важен для торговых залов, кухонь и бек-офисов. Но паспортные дБА измеряются в стандартных условиях и на свободном выдуве. На объекте шум растёт из-за отражений, решёток, облицовки и близких стен. На этапе подбора учитывайте:
-
диаметр и скорость вращения вентилятора: больший диаметр на меньших оборотах даёт сопоставимый расход при меньшем шуме;
-
профиль лопасти и форму кожуха: серповидные лопасти и правильные обтекатели уменьшают турбулентность;
-
отсутствие лишних препятствий на входе/выходе воздуха;
-
виброразвязку креплений (вибровставки под кронштейны, демпферы).
Если камера примыкает к рабочей зоне персонала, выбирайте модели с пониженным уровнем шума и возможностью ступенчатого/плавного управления вентиляторами.
Режимы оттайки: не «растапливать лёд», а сохранять стабильность
Оттайка — неизбежный процесс. Влага из воздуха оседает на ламелях, и если её не удалять, падает теплообмен. Но плохо настроенная оттайка перегревает камеру и портит продукт. Основные режимы:
-
Электрооттайка (ТЭНы). Универсальная, независима от режима агрегата. Подходит для отрицательных температур (морозильные камеры). Важно: точные уставки по времени/температуре, каплеотвод и быстрый отвод конденсата после цикла.
-
Оттайка горячим газом. Быстрая и энергоэффективная, но требует согласования автоматики и защиты компрессора. Применяется на средних и больших установках, где важна минимальная длительность цикла.
-
Оттайка воздухом (естественная). Для плюсовых камер при высокой температуре испарения. Минимум энергозатрат, но ограничена по применимости.
-
Комбинированные алгоритмы. Температурно-временные уставки с контролем по датчикам, чтобы не «перетапливать» и не уходить в повторное обмерзание.
Ключ к стабильности — не частота, а качество оттайки: закончить цикл ровно в момент освобождения ламелей от льда, быстро отвести воду и вернуться к целевой температуре без перегрева продукции.
Геометрия теплообменника: шаг ламелей, рядность и обдув
Шаг ламелей (FPI) и рядность определяют компромисс между сопротивлением воздуха, склонностью к обмерзанию и эффективностью теплоотдачи. Для влажных камер или объектов с частым открытием двери берут больший шаг ламелей — меньше забивается инеем, легче оттайка. Для сухих и «тихих» условий допустим более плотный пакет — выше эффективность на малых габаритах. Важен и правильный каплеотвод: ванна с обогревом (для минуса), уклоны, сифон с гидрозатвором, чтобы исключить возврат запахов и замерзание дренажа.
Управление вентиляторами: ступени, EC-двигатели и экономия
Вентиляторный узел — источник шума и потребления. Современные воздухоохладители всё чаще комплектуются EC-двигателями: они позволяют плавно регулировать обороты по сигналу 0–10 В, поддерживать заданное давление/температуру, экономить до 30–50% энергии при неполной нагрузке. Для AC-вентиляторов применяют ступенчатые регуляторы. Важно, чтобы логика управления была увязана с алгоритмом оттайки: при старте после цикла вентиляторы включают с задержкой, чтобы не «сдувать» капли и не разгонять тёплый воздух по камере.
Практические сценарии подбора
Камера для свежего мяса (0…+2 °C).
Нужны мягкие потоки, высокая влажность, минимальная усушка. Выбирайте умеренный расход, больший шаг ламелей, испарение не слишком низкое, чтобы воздух не пересушивался. Оттайка — редкая, по времени в «окнах» логистики.
Камера для рыбы на льду (−1…+1 °C).
Воздух должен «облизывать» стеллажи без мощной струи. Важна правильная ориентация выдува и обратного всасывания, чтобы не создавать локальных «ветров». Следите за дренажом — воды много, ванна и сифон должны справляться.
Морозильная камера (−18…−25 °C).
Приоритет — устойчивость к обмерзанию и качественная оттайка. Электрооттайка с подогревом ванны и сифона, мощный дренаж. Шум реже критичен, но обогрев вентилятора и кабелей важен для надёжного пуска в минусе.
Камера для молочки (+2…+6 °C).
Нужны равномерность и отсутствие конденсата на упаковке. Полезны EC-вентиляторы и точная модуляция, чтобы держать стабильную температуру без частых перегревов/переохлаждений.
Ошибки, которые «съедают» экономию
-
Подбор только «по ваттам» без учёта аэродинамики: в итоге нужная мощность есть, а продукт сохнет и «ветрится».
-
Слишком плотный пакет ламелей для влажной камеры: частые оттайки, скачки температуры, жалобы персонала.
-
Отсутствие логики включения вентиляторов после оттайки: брызги, конденсат, повторное обмерзание.
-
Слабый дренаж без подогрева в минусе: ледяная пробка, перелив и корка льда под охладителем.
-
Игнорирование вибраций и креплений: со временем микротрещины в пайке, утечки и падение эффективности.
Монтаж и сервис: как продлить ресурс
Крепите воздухоохладитель на рассчитанные анкера с вибровставками, выдерживайте расстояния до стен и потолка — «зажатый» агрегат шумит и теряет эффективность. Дренаж прокладывайте с уклоном, в минусе — с греющим кабелем. Ввод в эксплуатацию — только после промывки магистралей и вакуумирования, чтобы не «посадить» теплообменник на кислоты и влагу. В сервисном регламенте: сезонная мойка ламелей, проверка работы оттайки, осмотр дренажа и тест датчиков (дефрост/температура).
Короткая памятка по выбору воздухоохладителя
-
Сформулируйте режим и продукт: температура, влажность, тип тары, интенсивность логистики.
-
Рассчитайте тепло— и влаго— нагрузку: ограждения, инфильтрация, загрузка тёплого товара.
-
Подберите площадь и геометрию теплообменника под ваши условия (шаг ламелей, рядность).
-
Сверьте расход воздуха и уровень шума с реальным помещением (не только паспортные цифры).
-
Определите режим оттайки и логику управления вентиляторами.
-
Проверьте дренаж, обогрев ванны/сифона и виброразвязку креплений.
Правильно выбранный воздухоохладитель — это меньше оттайки, стабильная температура и предсказуемые счета. Он окупается не «скидкой на закупке», а годами экономичной и безаварийной работы.
